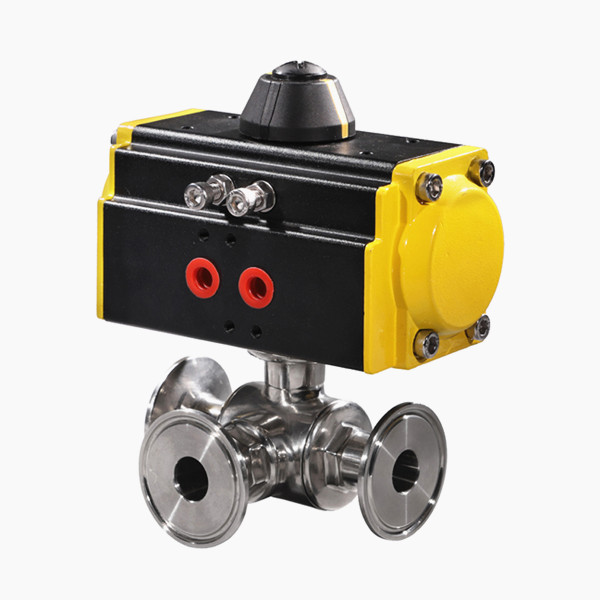

氣動衛生級三通球閥
氣動衛生級三通球閥可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 氣動球閥
氣動衛生級三通球閥可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。
閥門型號：Q684F，Q685F
通徑規格：DN15～DN102
結構形式：三通L型，三通T型
連接方式：卡箍快裝
閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10，PN16
適用溫度：≤180℃
應用范圍：酒類、飲料、制藥、食品加工、生化工業等
設計制造 | GBT/12238 |
結構長度 | Gb12221 |
壓力溫度 | GB/T13927 |
試驗檢驗 | GB13927 |
閥體形式 | 三通式 |
公稱通徑 | DN15～100mm |
公稱壓力 | PN1.0 MPa |
連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
適用溫度 | PTFE≤150℃ |
適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
產品特點 | 安全衛生，密封好、使用壽命長 |

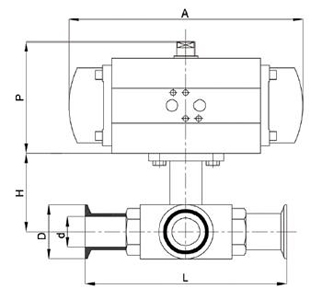

規格 | A | B | H1 | W1 | L | 重量KG | 氣動執行器規格 |
c19 | 50.5 | 15 | 172 | 147 | 108 | 2.23 | AT52 |
c25 | 50.5 | 20 | 172 | 147 | 120 | 2.4 | AT52 |
c32 | 50.5 | 25 | 178 | 147 | 128 | 2.53 | AT52 |
c38 | 50.5 | 32 | 218 | 168 | 144 | 3.72 | AT63 |
c51 | 64 | 40 | 228 | 168 | 168 | 4.8 | AT63 |
c63 | 77 | 50 | 260 | 210 | 180 | 6.5 | AT83 |
c76 | 91 | 65 | 300 | 262 | 220 | 11.6 | AT92 |
c89 | 106 | 80 | 335 | 265 | 244 | 15.6 | AT105 |
c102 | 119 | 90 | 395 | 300 | 270 | 21 | AT125 |
