結構長度

GB12221

法蘭尺寸

GB9113

壓力溫度

GB9131

試驗檢驗

GB13927

公稱壓力PN(MPa)

1.6

2.5

4.0

公稱壓力
PS(MPa)

強度試驗

2.4

3.8

6.0

密封試驗

1.8

2.8

4.4

材料\材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球 體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥 桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增強聚四氟乙烯 對位聚苯 硬質合金

填 料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃ - 300℃

執行器

型 號

AW/DA/SR系列、GTD/GTE系列、QGSY系列等

氣源壓力

0.4-0.7MPa

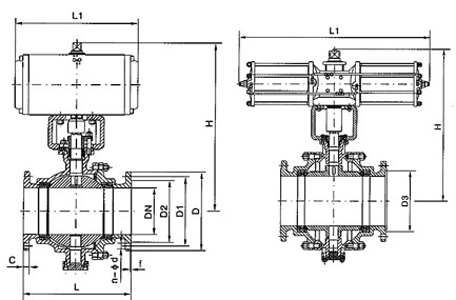

L

216

241

283

305

356

394

457

533

610

686

762

914

1067

1245

H

配AT

325

335

365

400

420

440

470

配AW執行器

H

260

293

323

383

468

510

655

配AW執行器

H1

102

114

127

152

184

219

273

360

395

430

470

580

700

800

L1

配AT

190

210

247

276

348

378

524

配AW執行器

PN1.6MPa法蘭尺寸

D

165

185

200

220

250

285

340

405

460

520

580

715

840

910

D1

125

145

160

180

210

240

295

355

410

470

525

585

770

840

D2

99

118

132

156

184

211

266

319

370

429

480

609

720

794

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-33

20-36

24-36

PN2.5MPa法蘭尺寸

D

165

185

200

235

270

300

360

425

485

555

620

730

845

960

D1

125

145

160

190

220

250

310

370

430

490

550

660

770

875

D2

99

118

132

156

184

211

274

330

389

448

503

609

720

820

n-φd

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30

16-33

16-36

20-36

20-39

24-42
